描述

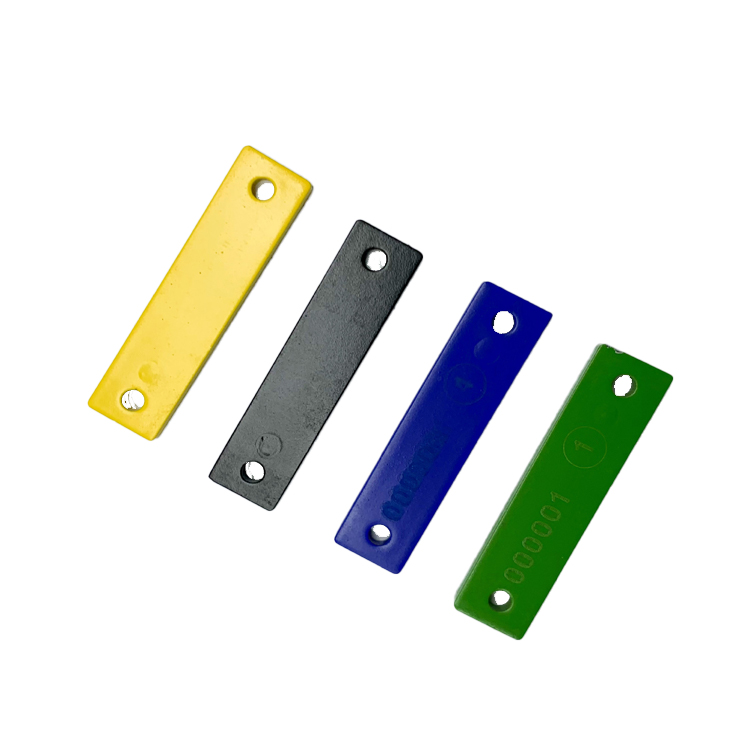

PCB（Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，PCB板印刷電路板是覆以樹脂銅箔或背膠銅箔為基材,主要采用倒封裝綁定倒扣工藝制作,是一種具有高度可靠性,絕佳的可撓性印刷電路板。在PCB板上通過工藝，做上天線和芯片，就成了 PCB電子標簽。 PCB電子標簽具有較佳的抗氧化、抗沖擊、防水性能,使其能夠適用于室外高溫環境,并具   有更長的使用壽命,可以更持久的使用，并便于信息的讀取傳輸。

芯片型號： Alien H3、UCODE8、lmpinj Monza R6P、lmpinj Monza 4QT
產品尺寸： 50*20MM
表面材質： PCB
通信協議： ISO/IEC18000-6C
工作頻率： 超高頻860-960MHz
感應距離： 1-12M（跟讀卡器功率大小和產品尺寸有關）
內存容量： EPC96-480bit,USER512 （跟芯片有關）
儲存溫度： -40°至150°
工作溫度： -40°至100°
數據保存： 大于10年
擦寫次數： 大于10萬次
印刷工藝： 絲印、激光刻碼、噴碼等
主要用途： 適合用在大型露天電力設備巡檢、大型鐵塔電線桿巡檢、大中型電梯巡檢、托盤管理，大型壓力容器、液化器鋼瓶汽瓶、工廠工業自動化設備管理、線路巡查、金屬橋梁質檢、隧道巡查、機器標識、車輛牌照、金屬集裝箱管理、各種電力家用設備的產品跟蹤。

特征

•         ● 高靈敏度, 全頻段（兼容歐頻美頻）

本品采用FR-4材料作為基材，以優異的可靠性和一致性，廣泛應用于資產管理，物流，設備管理，企業 內部生產管理等金屬環境場景。易部署，結構緊湊，耐跌落。




• ● 耐熱阻燃優異的耐熱性

玻璃纖維層覆蓋有阻燃的環氧樹脂，標簽耐燃材料達到FR-4級具有優異的耐熱性，具有自然熄滅的功能。




• ● 尺寸靈活

高增益和帶寬多層環氧板疊加鉆孔作為基材，通過通孔連通上下多層印制電路板，使得標簽能夠在小尺寸下，具有良好的阻抗匹配高增益和帶寬等優點，在結構上還可承受振動和機械沖擊。




• ● 適應多種復雜環境

采用改良后的玻纖環氧樹脂復合材料層壓作為PCB基材，耐燃材料達到FR-4，能夠承受200℃的高溫、高濕度和高達15-bar的壓力,此外，還能夠抵抗化學危險品，如H2S04和鹽水。




• ● 安裝便捷

適應多種安裝環境安裝方便，根據實際的安裝環境，可用3M背膠(根據不同客戶要求是否加背膠)、螺絲、鉚釘、強力膠等方式固定。




• ● 應用廣泛

物流/倉儲/資產/管理FR4 PCB標簽可用于倉儲物流管理、庫存管理、汽車零部件跟蹤、資產管理、工業制造等。一般應用于重工制造業，大型化工業，重要資產管理(電力設備，高壓鍋爐，模具管理)等

應用場景

1 托盤管理、托盤周轉

2 大型壓力容器、液化器鋼瓶汽瓶、工廠工業自動化設備管理

3 線路巡查、金屬橋梁質檢、隧道巡查

4 機器標識、車輛牌照、金屬集裝箱管理、各種電力家用設備的產品跟蹤
